課程名稱： 資料庫系統

5. 資料庫圖表

Properties3
description—
tagsmssql
date2026-06-28

閲覽人數 -- 次

1. 建立以下資料庫表格

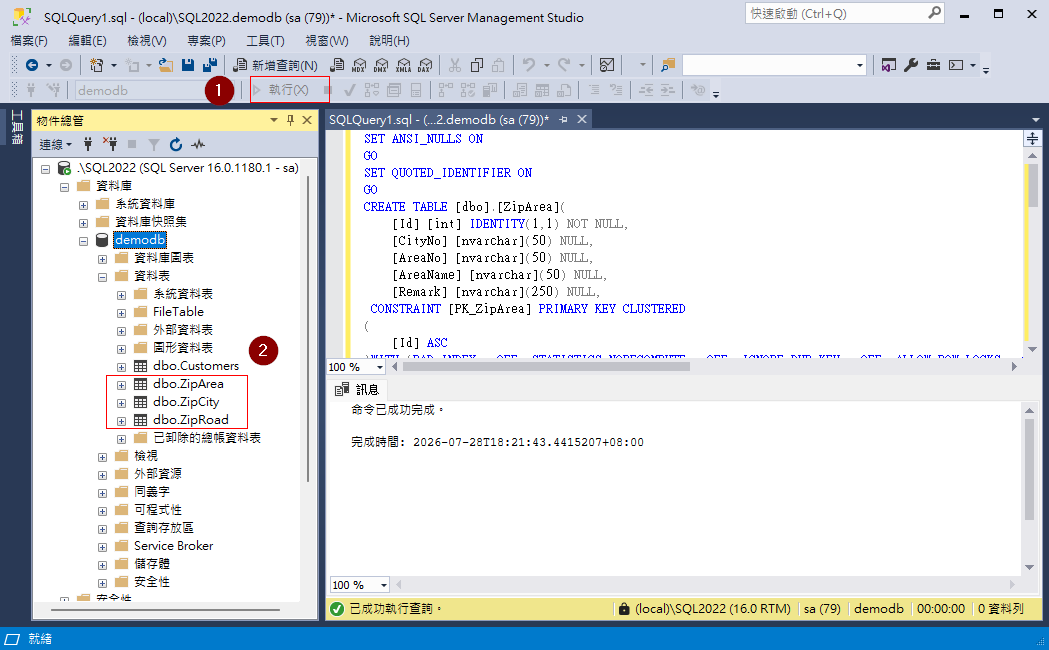

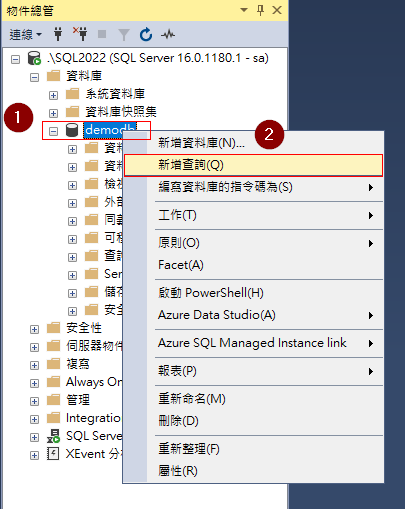

需用到三個 Table，使用以下SQL指令，將其建立起來。

SQL指令

SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
CREATE TABLE [dbo].[ZipArea](
	[Id] [int] IDENTITY(1,1) NOT NULL,
	[CityNo] [nvarchar](50) NULL,
	[AreaNo] [nvarchar](50) NULL,
	[AreaName] [nvarchar](50) NULL,
	[Remark] [nvarchar](250) NULL,
 CONSTRAINT [PK_ZipArea] PRIMARY KEY CLUSTERED
(
	[Id] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON, OPTIMIZE_FOR_SEQUENTIAL_KEY = OFF) ON [PRIMARY]
) ON [PRIMARY]
GO

CREATE TABLE [dbo].[ZipCity](
	[Id] [int] IDENTITY(1,1) NOT NULL,
	[CityNo] [nvarchar](50) NULL,
	[CityName] [nvarchar](50) NULL,
	[Remark] [nvarchar](250) NULL,
 CONSTRAINT [PK_ZipCity] PRIMARY KEY CLUSTERED
(
	[Id] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON, OPTIMIZE_FOR_SEQUENTIAL_KEY = OFF) ON [PRIMARY]
) ON [PRIMARY]
GO

CREATE TABLE [dbo].[ZipRoad](
	[Id] [int] IDENTITY(1,1) NOT NULL,
	[CityNo] [nvarchar](50) NULL,
	[AreaNo] [nvarchar](50) NULL,
	[RoadName] [nvarchar](50) NULL,
	[Remark] [nvarchar](250) NULL,
 CONSTRAINT [PK_ZipRoad] PRIMARY KEY CLUSTERED
(
	[Id] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON, OPTIMIZE_FOR_SEQUENTIAL_KEY = OFF) ON [PRIMARY]
) ON [PRIMARY]
GO

2. 建立資料庫圖表

前言

常建立Table時，會有許多欄位，但會忘記當初欄位設計的用途，也有可能
這Table欄位不是我建立的，無法了解每一欄位用途，所以可以在建立Table 欄位之初，將欄位註解與說明加入。

[例] 表格:ZipCity

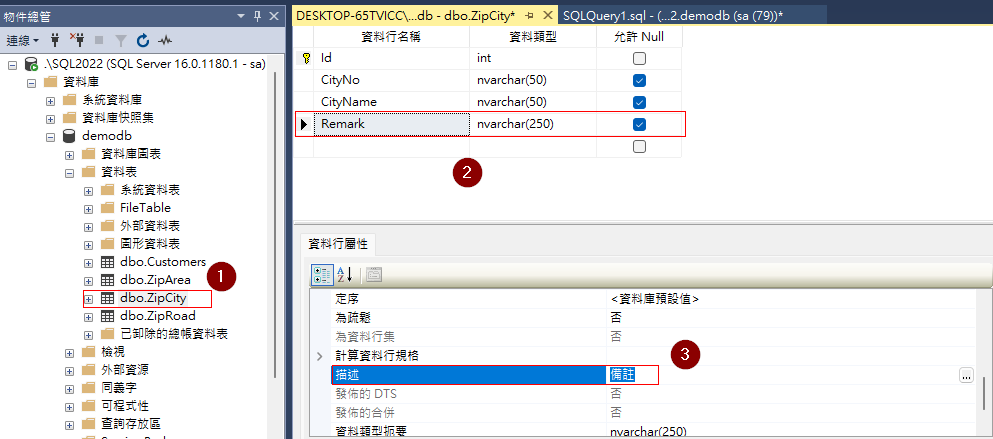

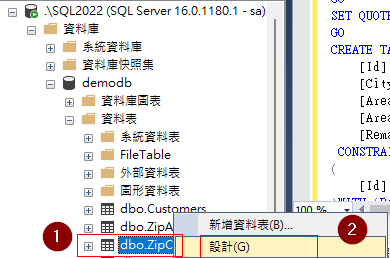

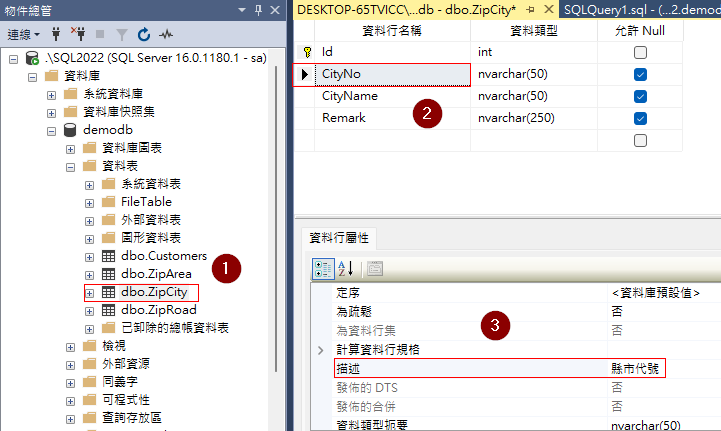

  1. 選取表格ZipCity後，滑鼠右鍵選擇 設計

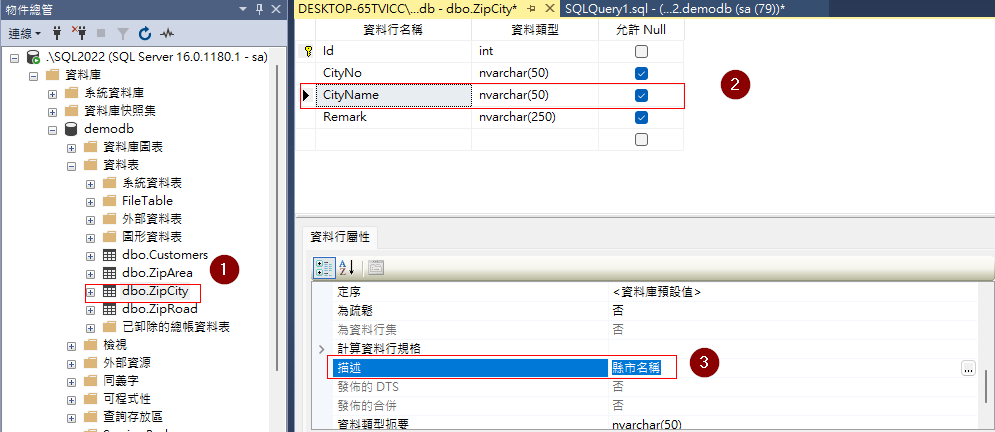

  2. 賦予表格ZipCity的欄位說明

    欄位名稱描述
    CityNo縣市代號
    CityName縣市名稱
    Remark備註

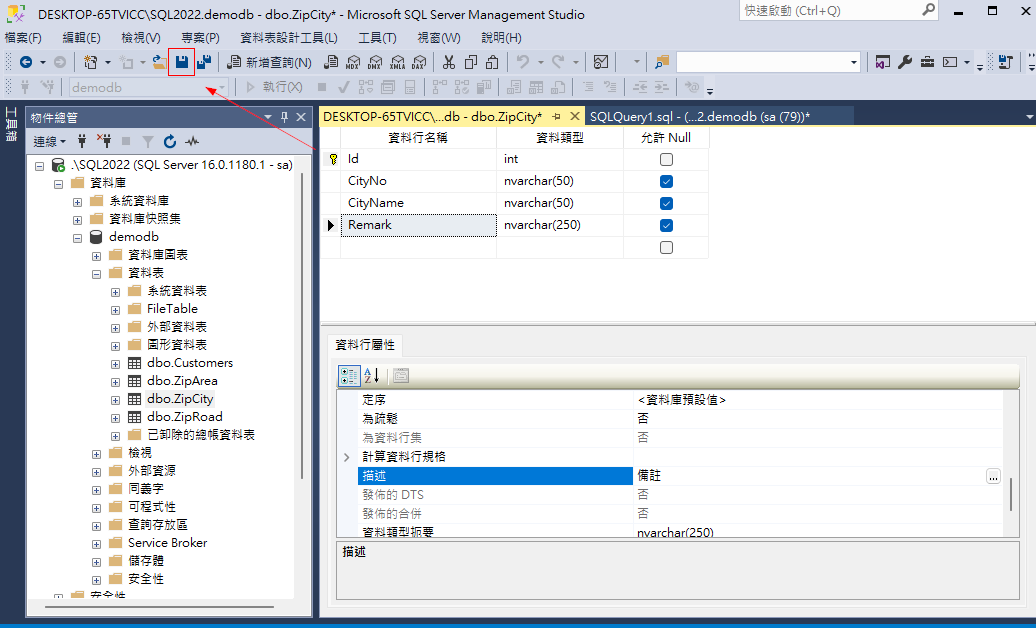

  3. 存檔

  4. 這方法當多欄位時，要頻繁切換不同欄位來查看欄位描述

這時可借助資料庫圖表來達成更易閱讀的方法。

實踐步驟

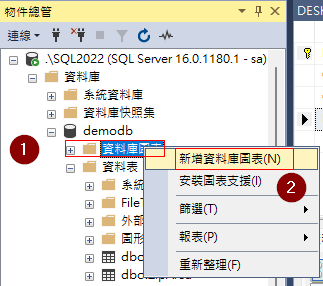

  1. 在資料庫圖表中按右鍵，選取新增資料庫圖表

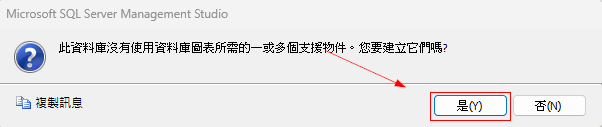

  2. 預設該功能關閉，按下後會彈出以下畫面，按 是。

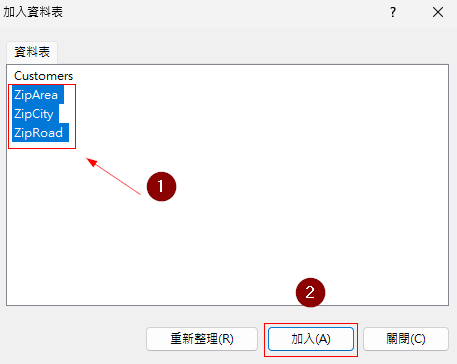

  3. 加入想觀察的Table，這裡是 ZipArea、ZipCity、ZipRoad

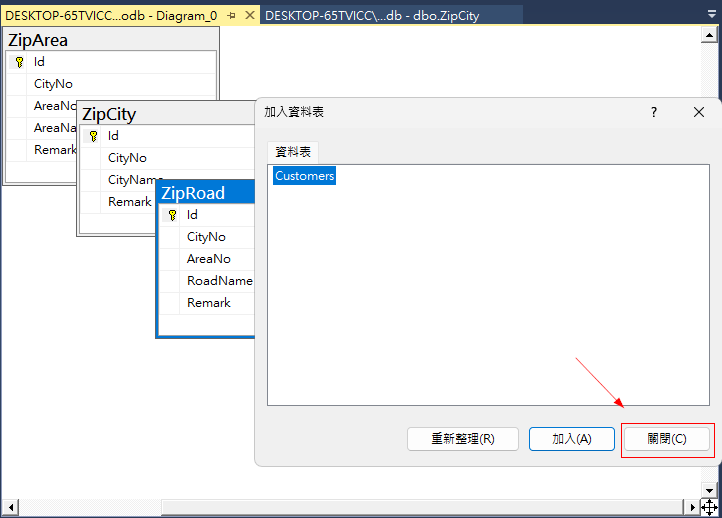

  4. 加入完成後，按下 關閉

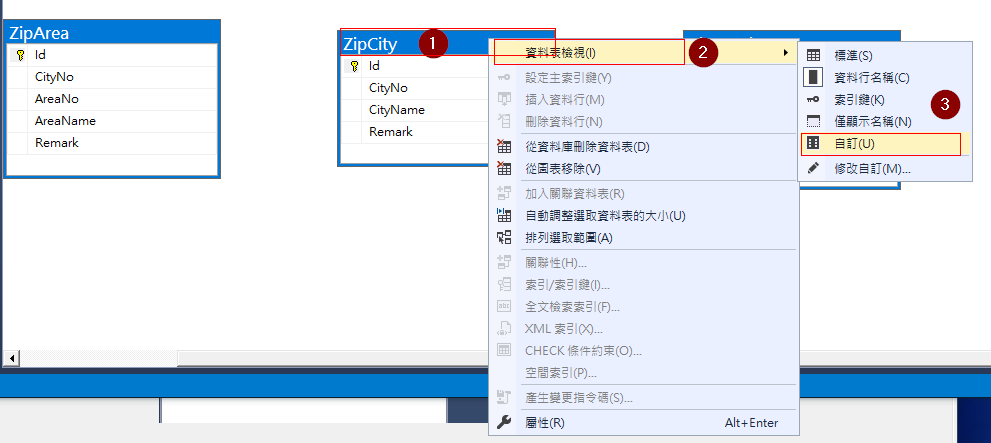

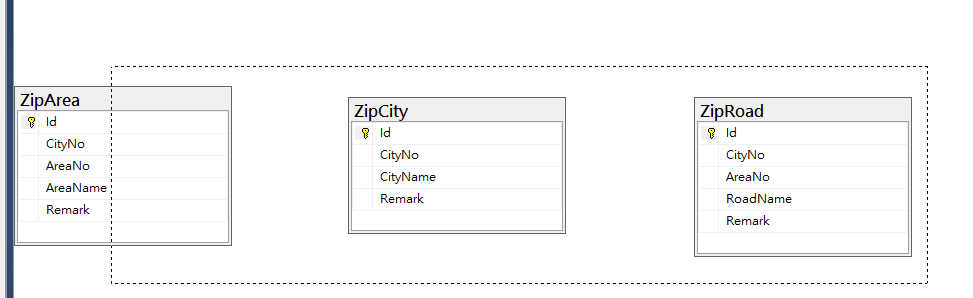

  5. 此時這三個Table只有欄位名稱，無其他訊息(資料型態、屬性…)，選取這三張表格後，隨便找一張表格(ex:ZipCity)在其表格上點擊滑鼠右鍵，選擇 資料表檢視 > 自訂

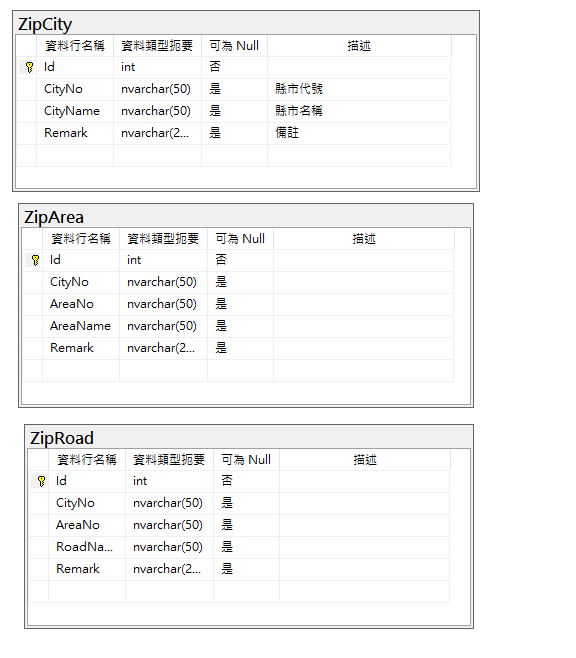

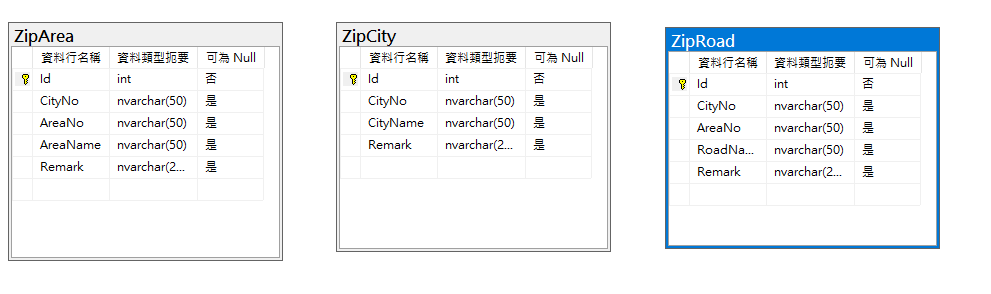

  6. 選擇 自訂 後，這三個表格就會出現有多個欄位出現，如下:

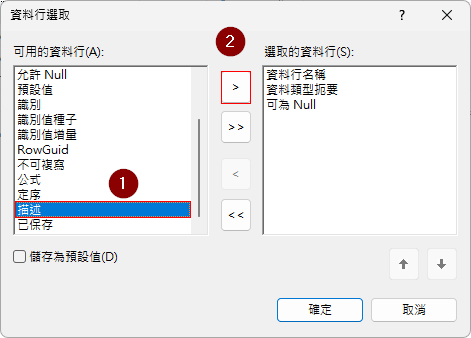

  7. 修改自訂義表格，把資料行描述加入:

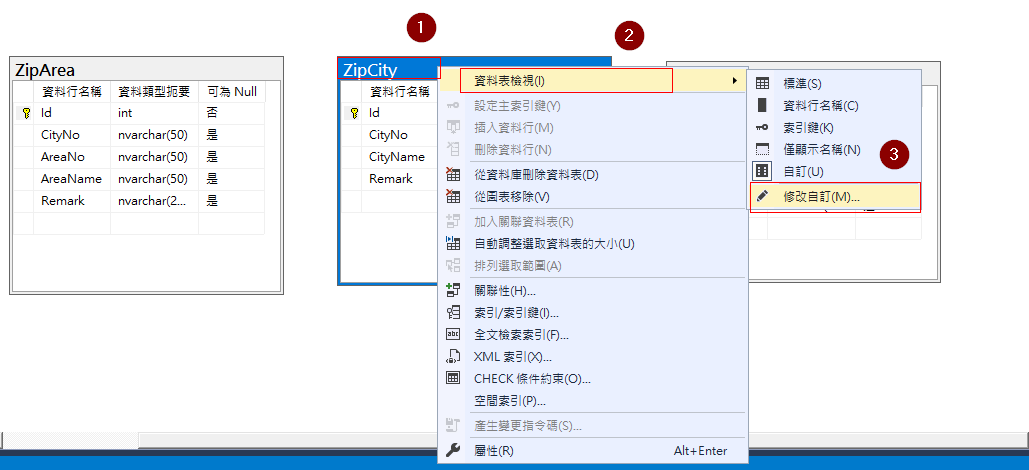

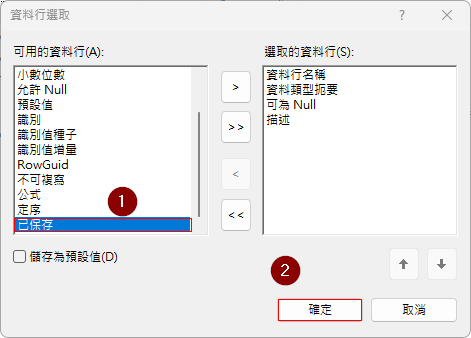

    隨便找一個表格ZipCity，滑鼠右鍵 > 資料表檢視 > 修改自訂

    將描述加入右方列表中，並按下[確定]

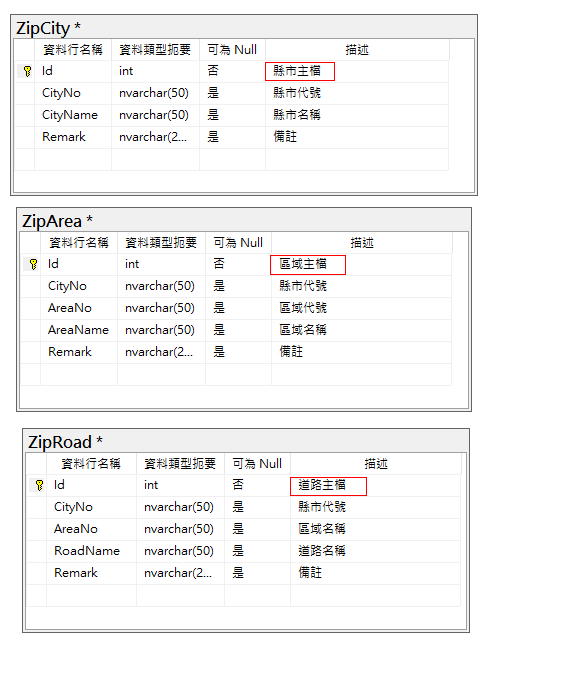

  8. 調整表格排列方式與欄寬，讓我們檢視更加清楚。
    ZipCity 縣市主檔
    ZipArea 鄉鎮區主檔
    ZipRoad 道路主檔

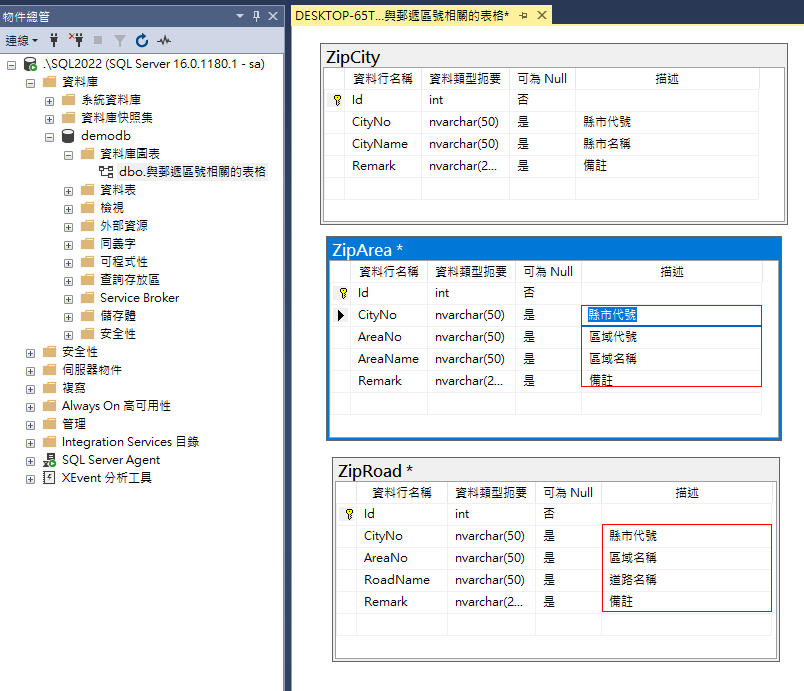

  9. 除了讓我們檢視更加清楚外，另一項功能是在這表格上直接編輯輸入個資料行名稱上的 描述 欄位內容:

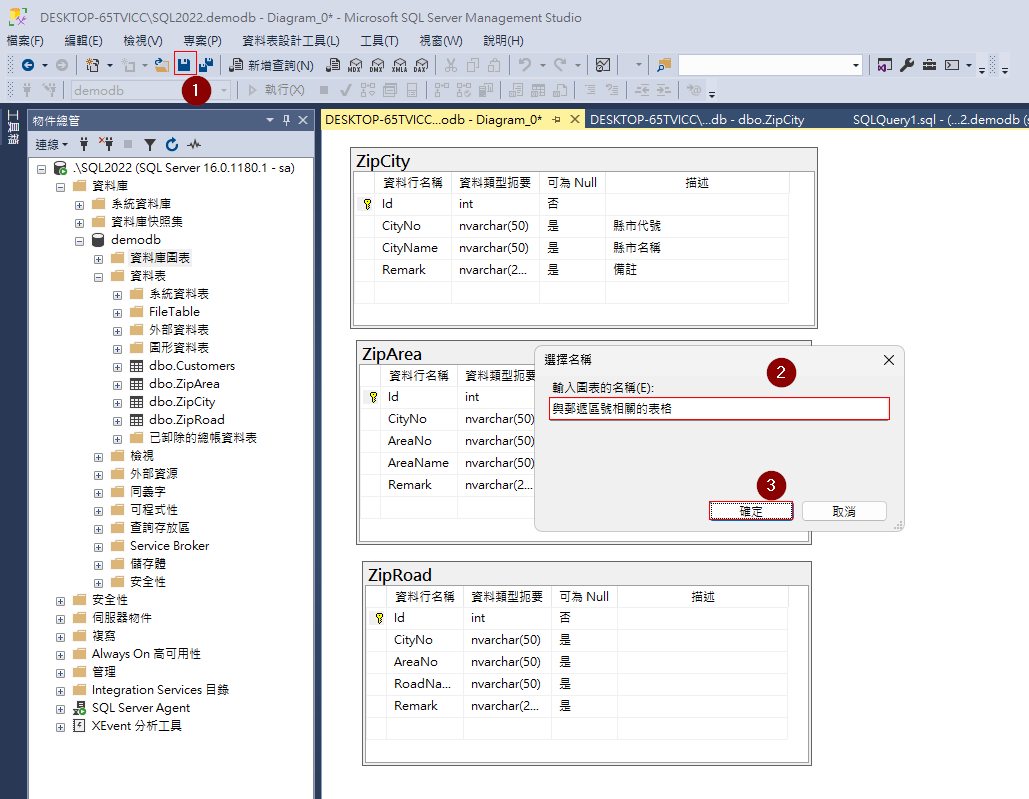

    修改完後按下存檔，輸入圖表的名稱，名稱上可以說明與剛剛郵遞區號相關的表格，取名為:與郵遞區號相關的表格。

    若出現警告受影響資料表時，勾選 是。

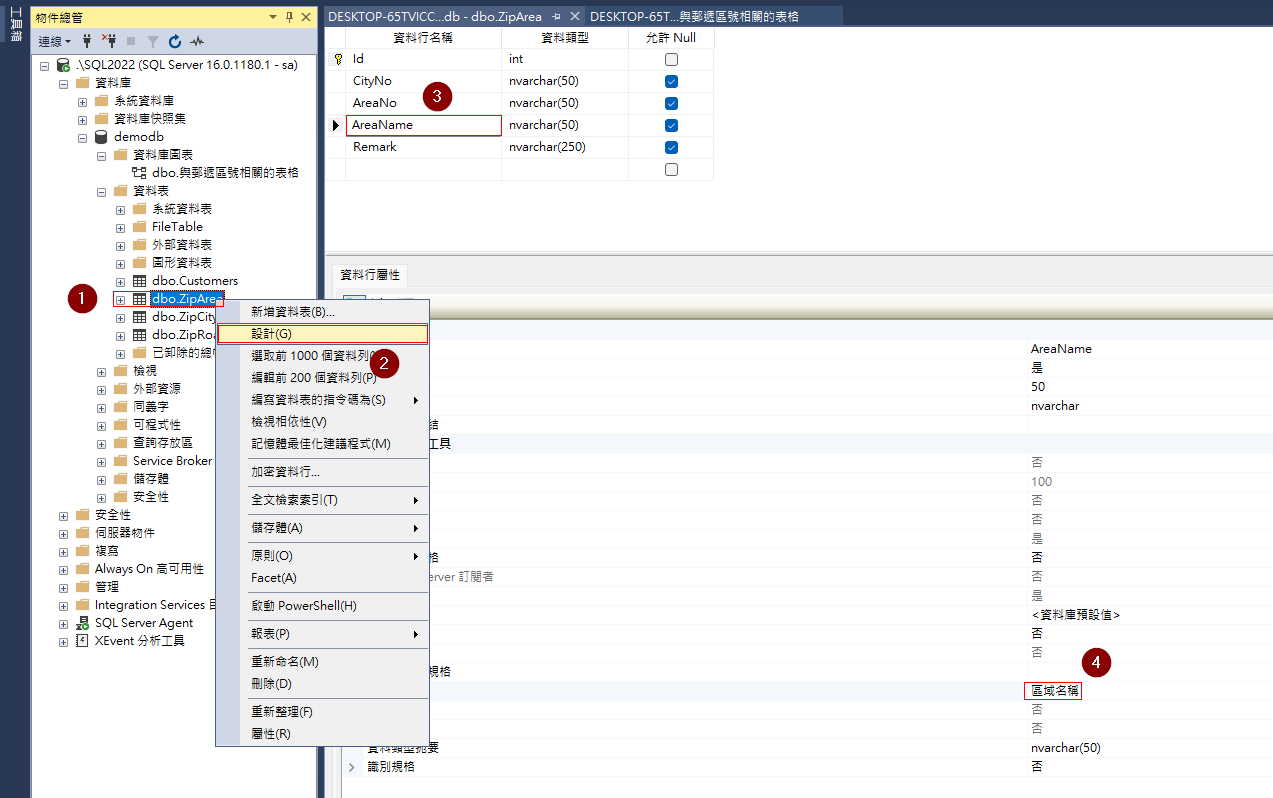

  10. 進到資料表dbo.ZipArea 檢視 設計 可以看到描述欄位上的內容與資料圖表的內容一致。

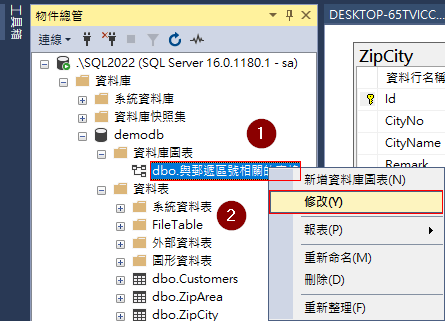

  11. 建好資料圖表後，以後可以直接做修改

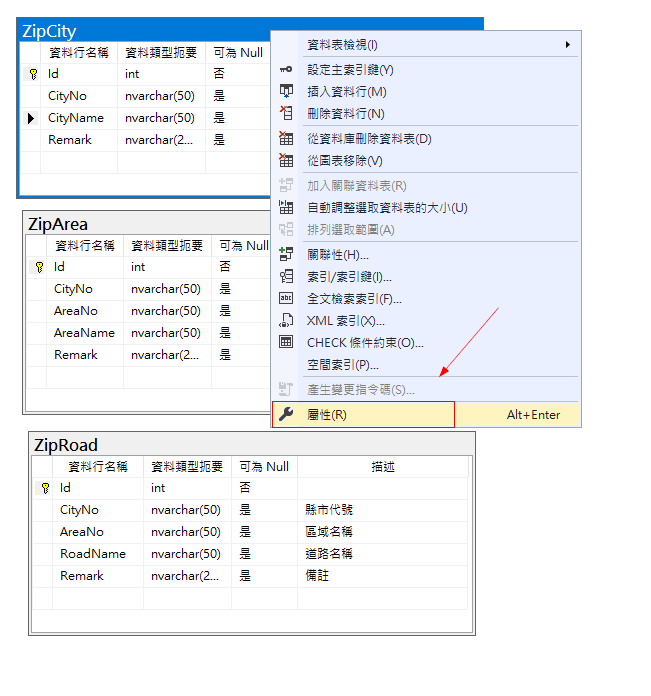

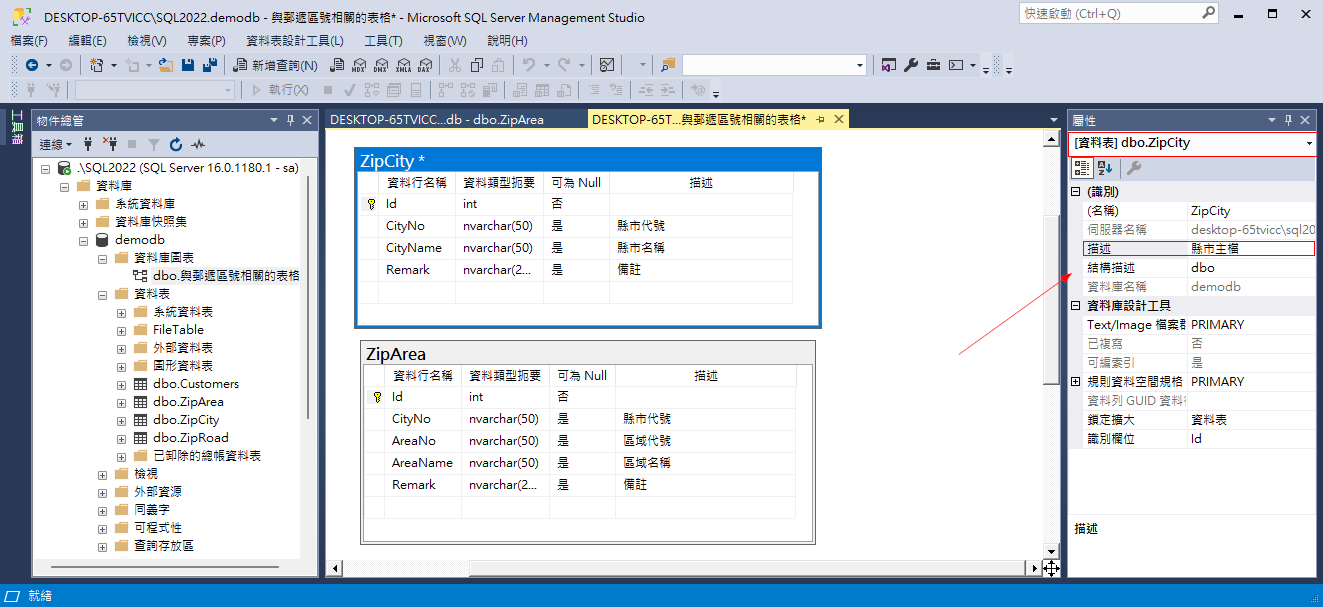

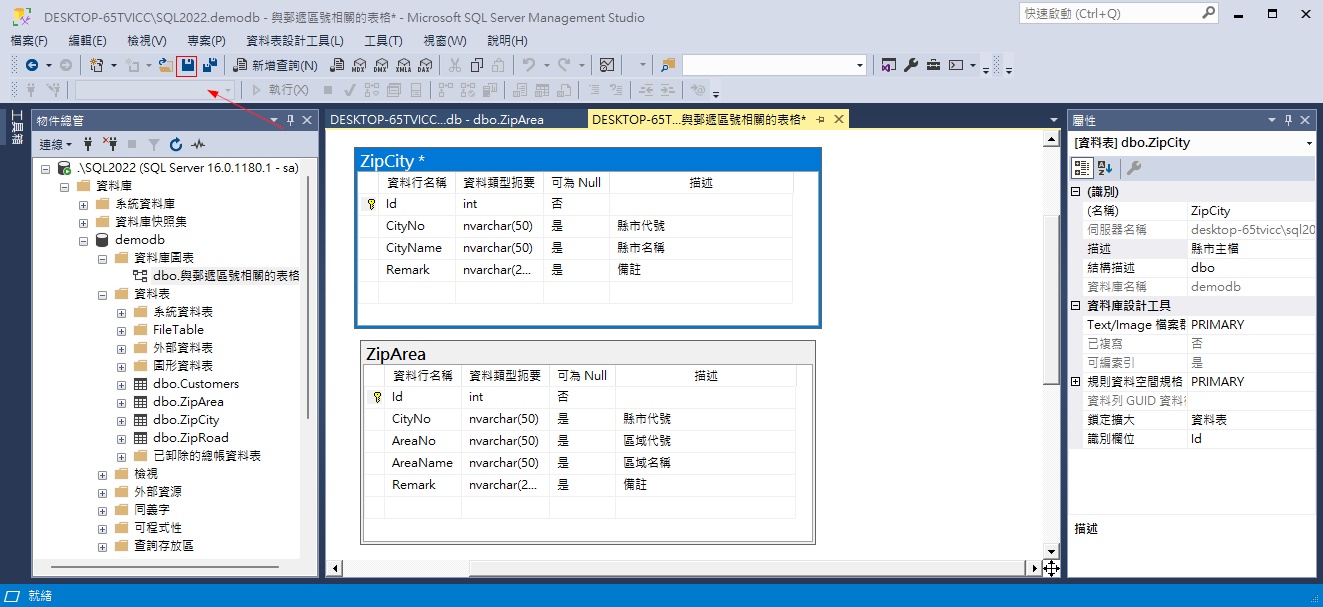

  12. 資料庫圖表，這裡的問題點是欄位有了描述，但表格沒有描述的部份可以說明用途，所以可以滑鼠右鍵點擊圖表後選擇屬性後

    輸入表格的描述。

    存檔

    表格需要做切換後，才可以看到不同表格的描述，因為欄位資料表中的Id 欄位不須描述，可以拿來作為表格的描述用。
